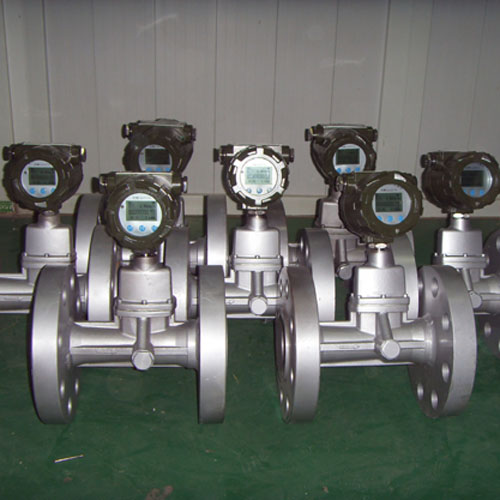

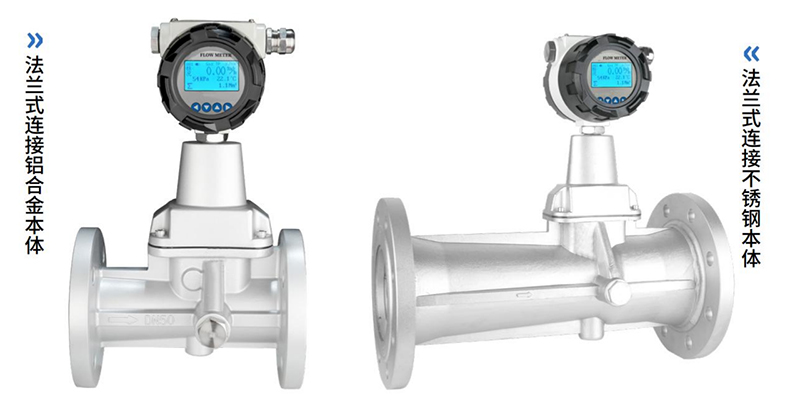

煤氣流量計

智能旋進旋渦流量計集流量、溫度、壓力檢測功能于一體,并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。

煤氣流量計產品原理

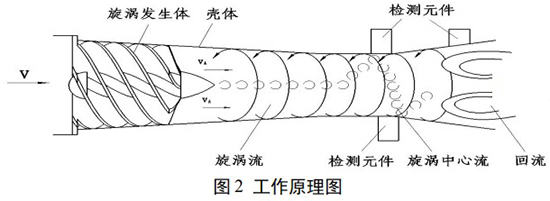

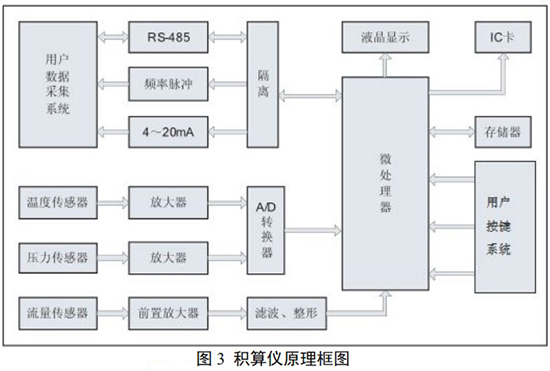

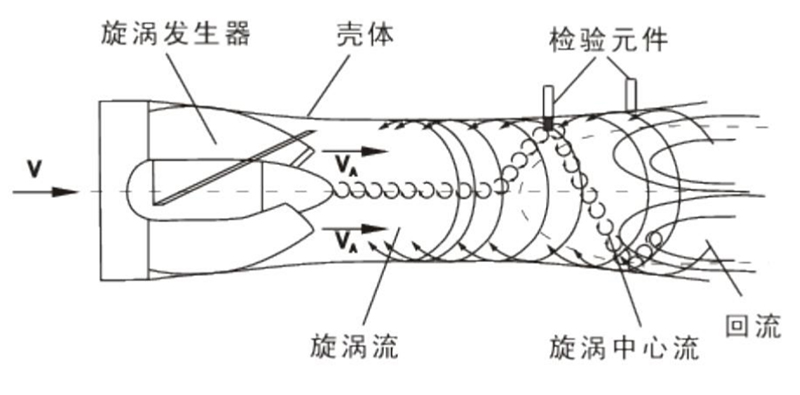

流量傳感器的流通剖面類似文丘里管的型線(下圖)。在入口側安放一組螺旋型導流葉片。當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，*后在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。

煤氣流量計產品特點

1.無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

2.采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；

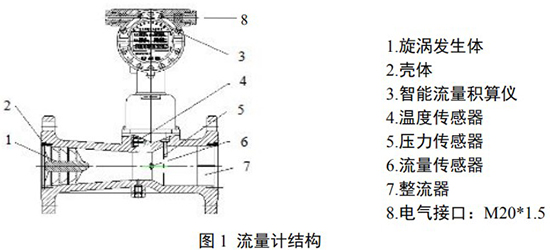

3.智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組構，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；

4.采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；

5.采用智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；

6.轉換器可輸出頻率脈沖、4~20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；

7.可廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的*選產品。

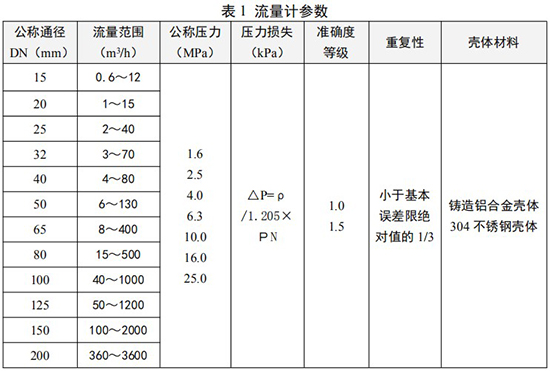

煤氣流量計技術參數

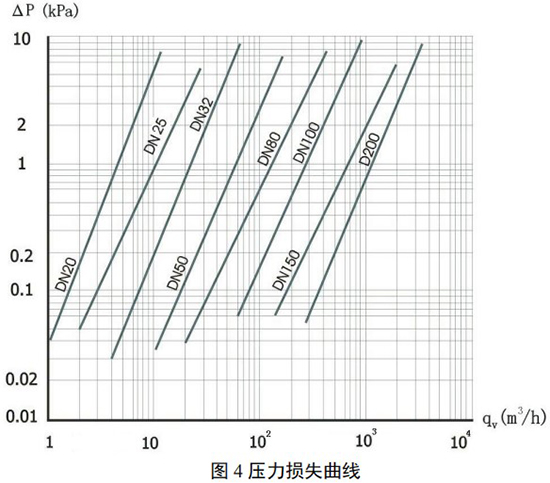

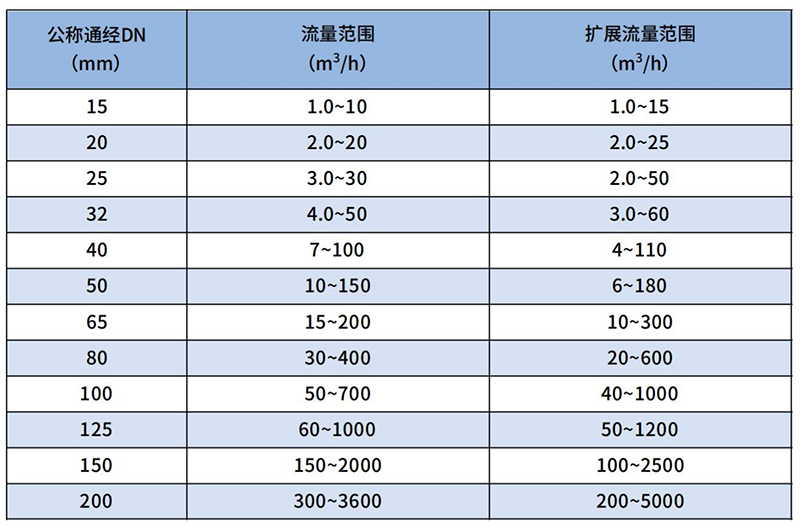

煤氣流量計流量范圍

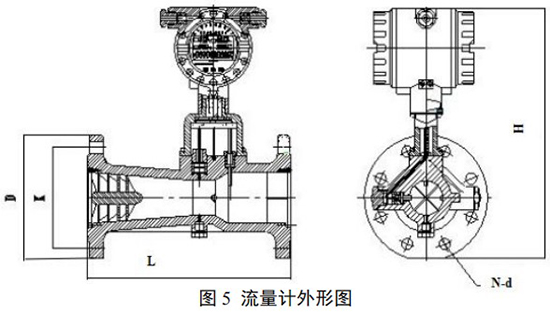

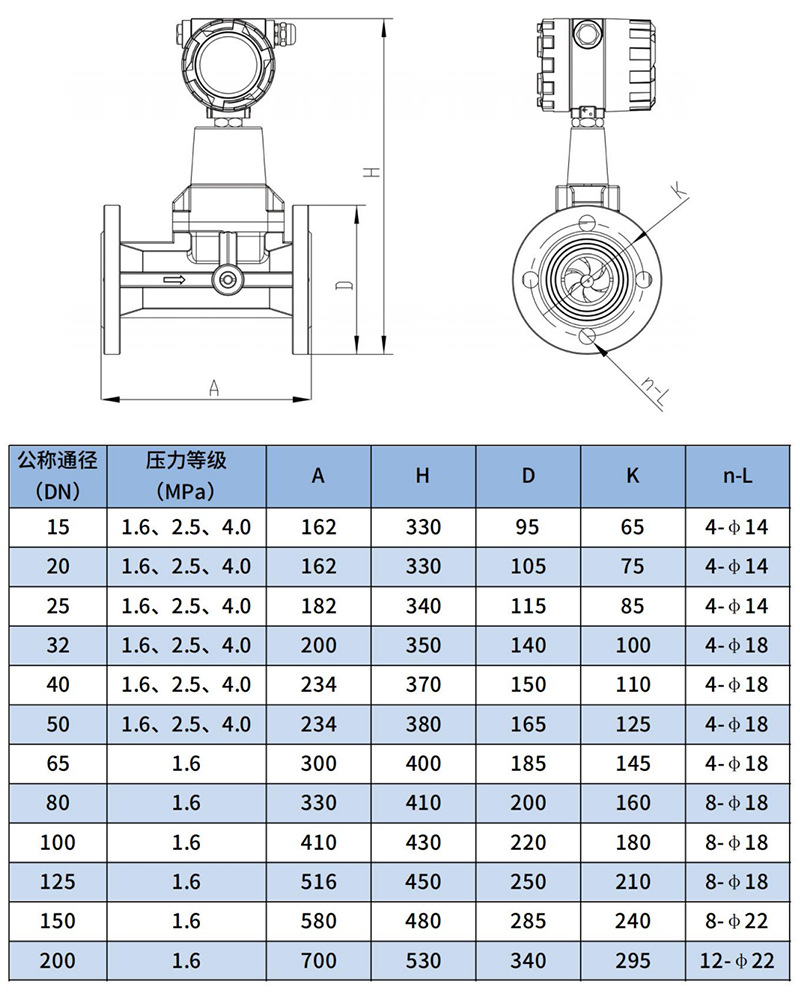

煤氣流量計產品尺寸

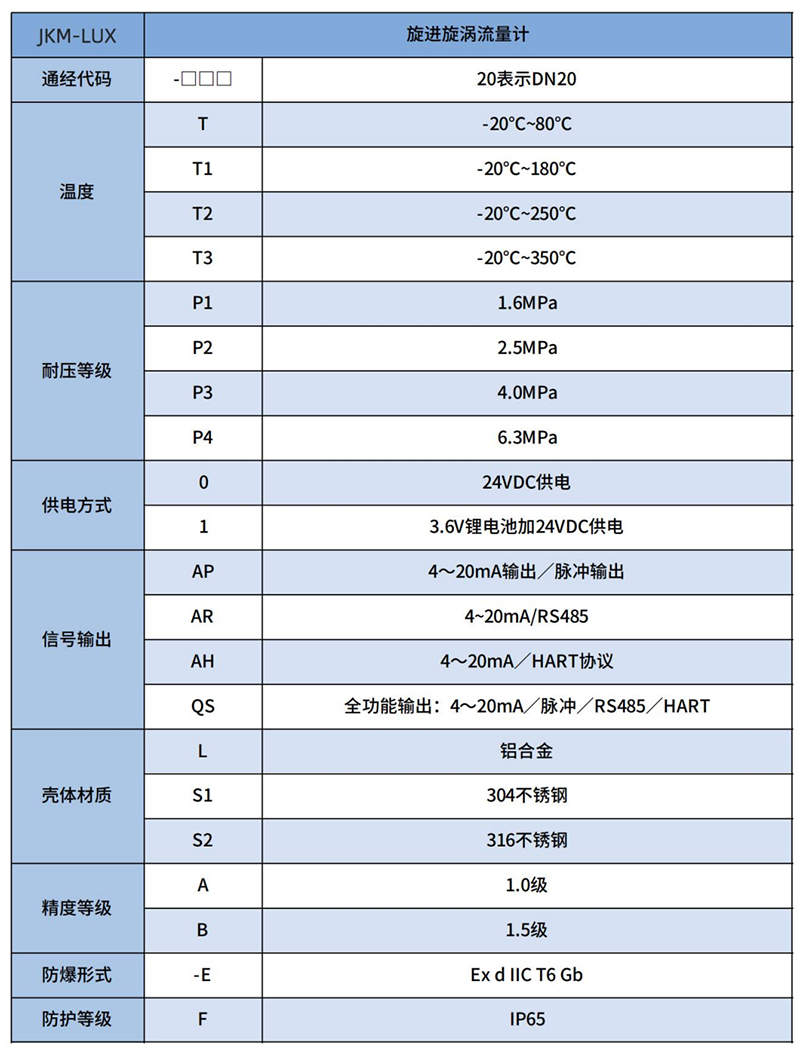

煤氣流量計產品選型
